一说到电子墨水屏
你大概率会想到Kindle
如果你问是不是墨水做的
那这篇文章你就得好好看看了
在我们日常与客户的沟通中
为数不多却出乎意料地有好几个以下对话↓
你们的ESL电子标签，
用的是什么显示屏？
您好，我们的电子标签都采用
低功耗的电子墨水屏。
电子墨水屏是...
用墨水做的？
（我的沉默，震耳欲聋）
不是的，电子墨水屏是电子屏
来的，它的墨水其实是一些
粒子，并不是真墨水...
在此辟谣
电子墨水屏里确实
没 有 墨 水
那它是什么样的原理？
为什么越来越多显示设备采用？
ESL电子标签用电子墨水屏有什么好处？
“
什么是电子纸技术？
Electronic Paper Technology
电子墨水屏又称为电子纸，
显示效果接近于自然纸张。
电子纸的实现技术多种多样，
有电泳(EPD)、电湿润 (EFD) 、胆固醇液晶
CH-LCD)、电浆显示 (DES)...
但目前市场上大部分采用
电泳显示技术(Electrophoresis Display, EPD)，
又可细分为微胶囊型和微杯型技术，
是目前比较成熟且能实现量产的电子纸技术。

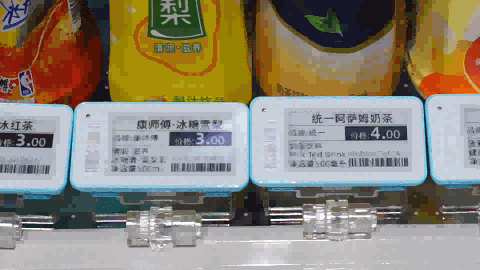

电子墨水屏应用 | ESL电子标签
它的原理并不复杂，
屏幕下方分布着数百万个微型胶囊，
胶囊直径约等于一根头发直径的三分之一，
里面含有带正电或负电的、不同颜色的电泳粒子，
悬浮于透明液体中，这些微粒就是“电子墨水”。
屏幕下方分布着数百万个微粒 “电子墨水”
“
单色/黑白色显示 - 胶囊型电子纸
/ EPD
利用正负相吸原理，
以黑白电子墨水屏为例，
白色为负电粒子，黑色为正电粒子，
当电场接通（屏幕刷新）时，
相对应的黑/白色粒子会移动到微胶囊的顶端，
使用者在该区域上，就能看见黑色或白色。
在同一个胶囊中，
不同的电压能让电泳粒子有不同的排列组合，
以此来呈现我们需要的文字、图案、图像等画面。
“

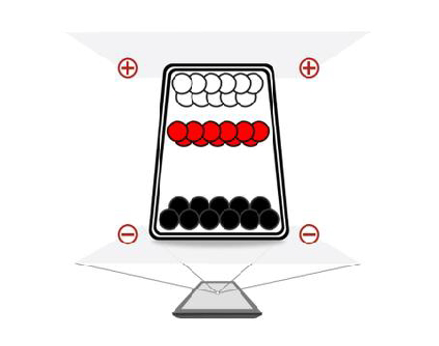

三色/多色显示 - 微杯型电子纸
/ EPD
胶囊型电子纸能够满足黑白或者单色显示，
当需要更丰富的颜色和更高分辨率时，
我们更多采用微杯型电子纸。
显示原理与胶囊型相同，
当电场相通时，
不同的颜色粒子接收不同的电荷指令，
对画面进行排列组合。
需要更多颜色，
就注入更多粒子，
黑白红黄四色屏和ACep全彩屏都是相同原理。

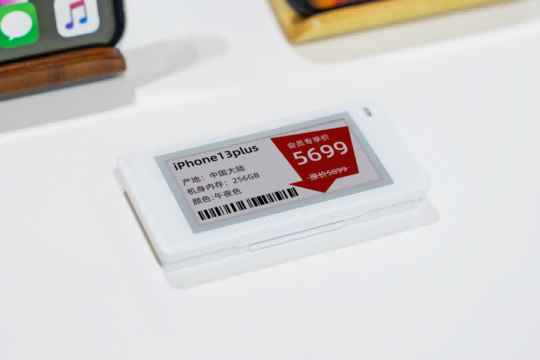

黑白红三色显示的ESL电子标签
“
低功耗/环保型屏幕
/ EPD
电子墨水屏具有双稳态的特点，
电泳粒子在电场驱动下移动到定点后，
不需耗电即可稳定停留在原位。
因此电子墨水屏只在刷新时消耗少量电力，
断电后仍能保持原有的显示画面，
功耗非常低，使用寿命更长。
相较于LCD等液晶屏，
电子纸显示被广泛认为更节能环保。

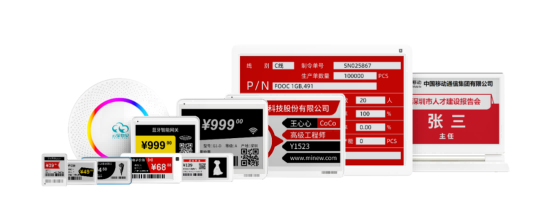

蓝狮在线ESL电子标签便采用了
低功耗、双稳态的电子墨水屏，

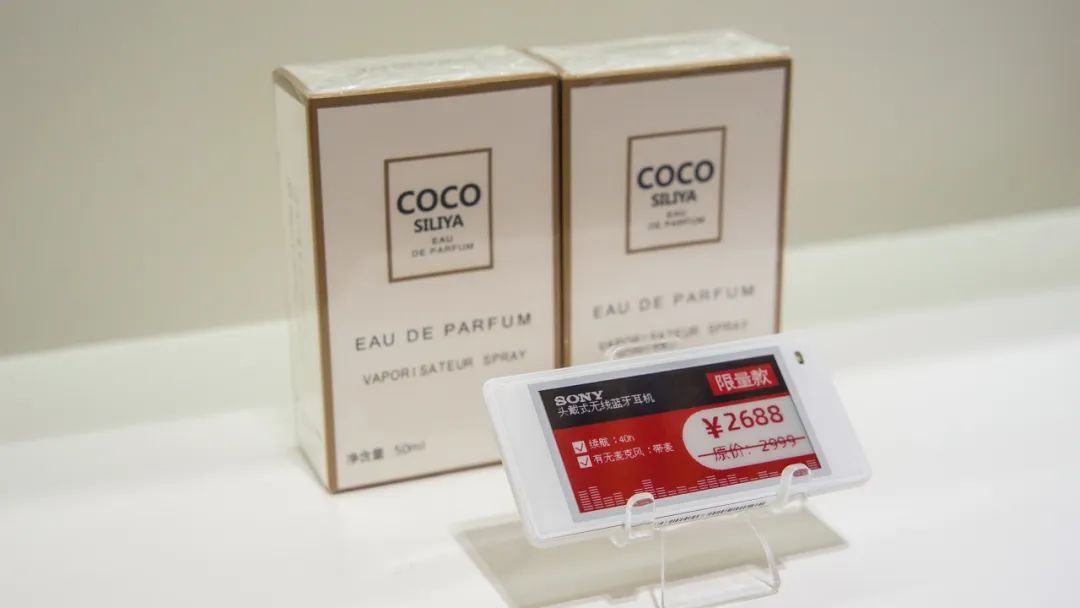

广泛应用于零售电子价签、电子会议桌牌等领域，
每日刷新3次，使用寿命可达10年及以上，
并且支持更换电池。
“
屏幕类纸不反光、可视角度大
/ EPD

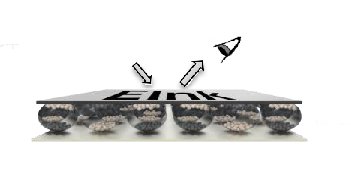

不同于LCD屏有背光源，
电子墨水屏本身不发光，
依靠反射环境光来显示图像，
在强光或户外环境也不影响使用。
180°的大可视角度，
保障画面在不同角度观看都能清晰可见。

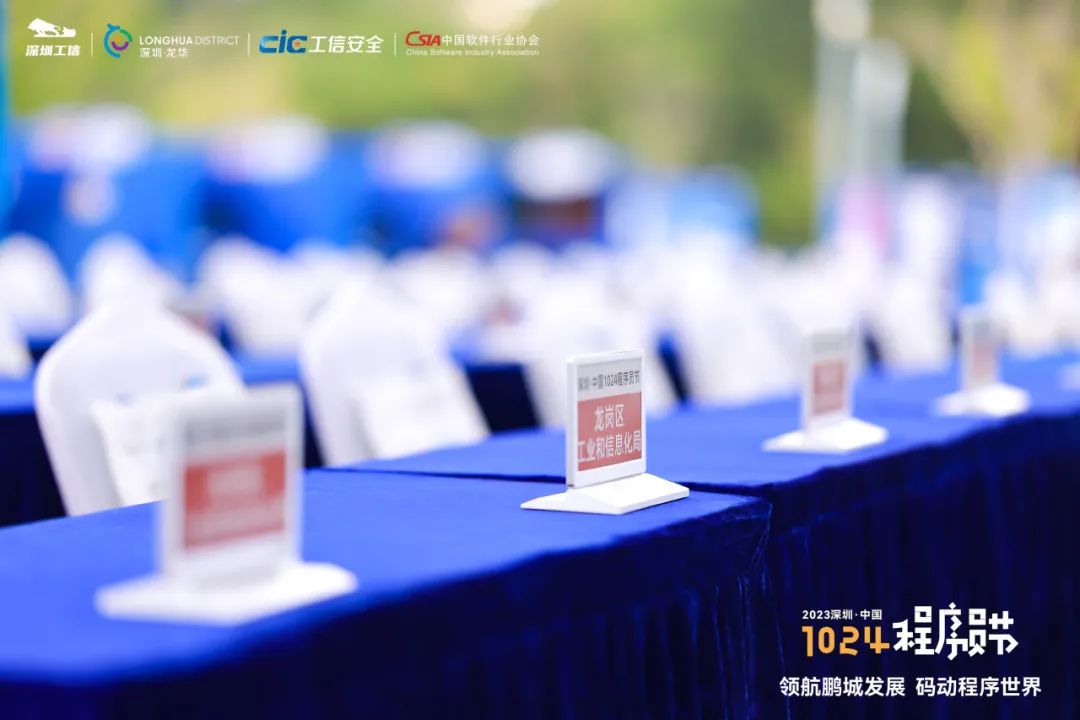

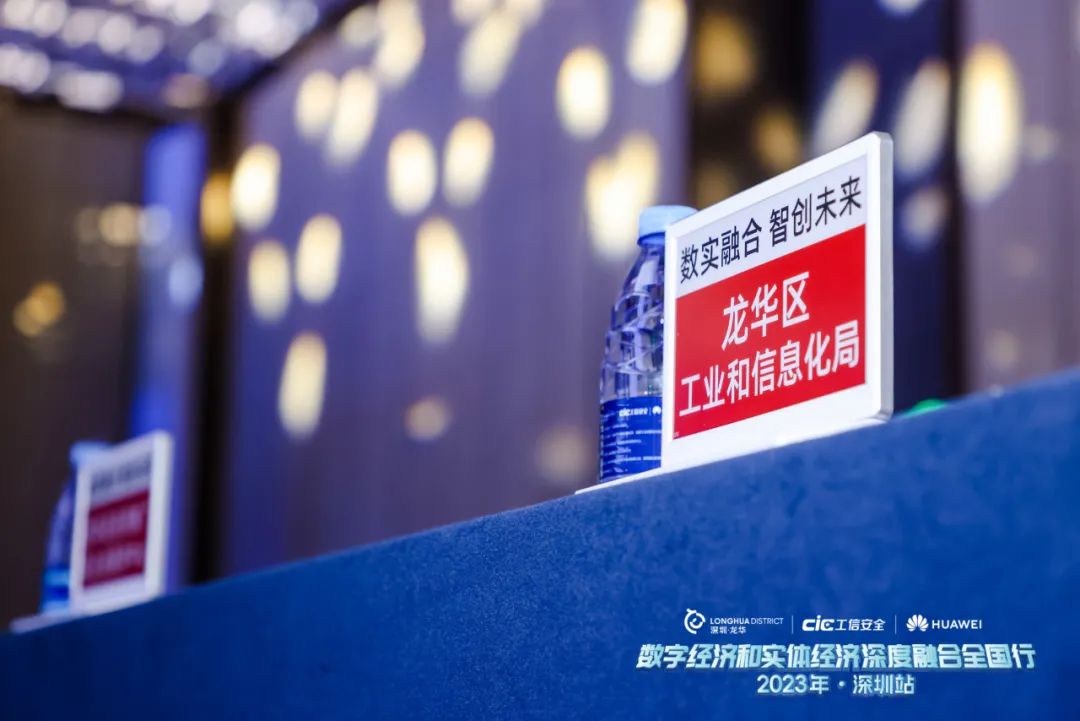

例如蓝狮在线的智能电子桌牌、会议门牌等，
在应对大型会议或企业形象拍摄时，
就算是户外强光下也能被清晰拍摄不反光。
柔性材质让电子墨水屏应用更灵活，
除了常见的电子阅读器和手写板，

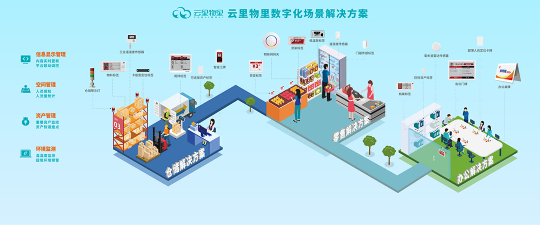

电子价签、办公桌牌门牌、物流电子面单等应用
也逐渐进入大众视野。
还有一些独特创新应用，

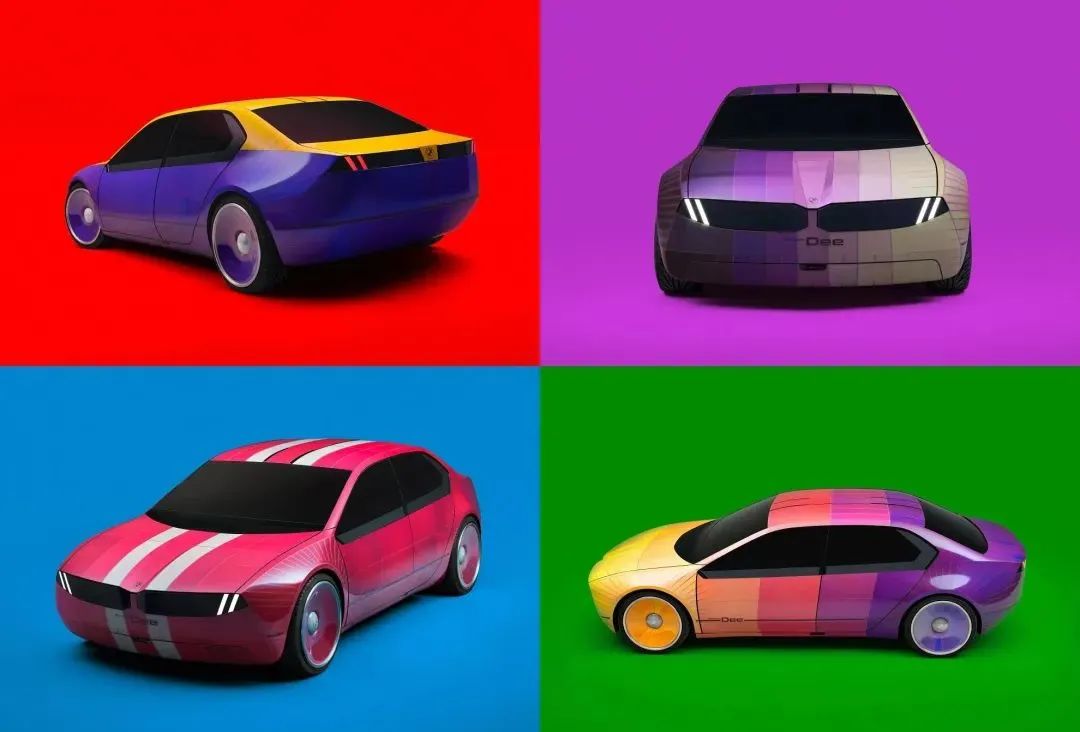

例如2023年出现的
BMwi 数字情感交互概念车 (Dee)，
其外观采用了电子纸，形成可变色车的视觉效果。
